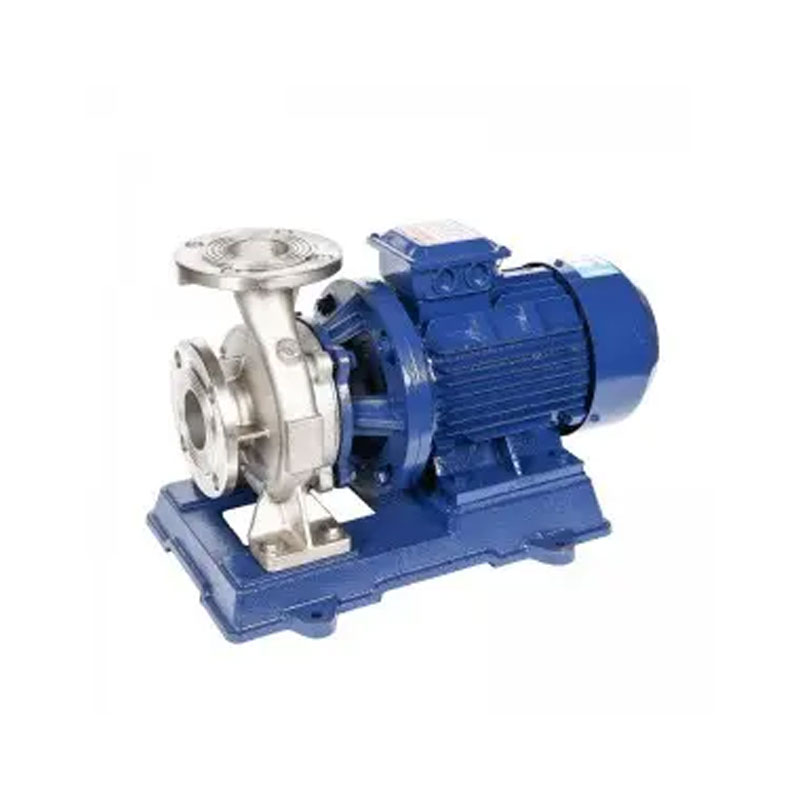

Bomba de tubería horizontal de acero inoxidable

Shanghai Crowns Pump Manufacturing Co., Ltd. es un proveedor reconocido de soluciones de bomba de agua de alta calidad. Nos especializamos en la producción de bombas de tubería de acero inoxidable eficientes, conocidas por un diseño robusto y una operación confiable en varias aplicaciones industriales. Nuestra serie de bombas de tubería horizontal de acero inoxidable cumple con rigurosos estándares ISO, posicionándola como una opción principal para los usuarios que buscan soluciones de bombeo de alto rendimiento y bajo rendimiento.

Enviar Consulta

Descripción del Producto

Nuestra serie de bombas de tubería horizontal de acero inoxidable IHW está meticulosamente diseñada para manejar múltiples tipos de fluidos, asegurando un rendimiento de larga duración y un mantenimiento mínimo. Diseñado para los estándares ISO2858 y JB/T53058-93, la serie IHW ofrece una eficiencia excepcional en la transferencia de agua clara o líquidos similares, ideales para aplicaciones en entornos municipales, industriales y corrosivos.

Opciones de rango de temperatura:

● ISW:Adecuado para transferencia general de agua de hasta 80ºC.
● IRW:Ideal para aplicaciones de agua caliente de hasta 120ºC.
● Grupo:Adecuado para condiciones de alta temperatura de hasta 240ºC.
● Ihw:Especializado para manejar líquidos corrosivos entre -20ºC y 120ºC.

Condición de trabajo

● Presión de entrada:Máximo 1.0 MPa, con la presión de funcionamiento total del sistema que no exceda de 1.6 MPa. Las pruebas de presión estática se realizan a 2.5 MPa.
● Condiciones ambientales:Opera de manera eficiente en entornos con temperaturas ambientales por debajo de 40ºC y niveles de humedad por debajo del 95%.
● Partículas sólidas:Adecuado para medios con un volumen de partículas que no exceda el 0.1% y los tamaños de partículas inferiores a 0.2 mm.

Especificación principal

Modelo	Fuerza		Fluir	Cabeza	Tamaño de tubería
Modelo	KW	HP	m3/h	m	Pulgada	mm
40-125	1.1	1.5	6.3	20	1.5	40
40-125A	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160A	1.5	2	5.9	28	1.5	40
40-160b	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250A	5.5	7.5	5.9	70	1.5	40
40-250B	4	5.5	5.5	60	1.5	40
40-125 (i)	1.5	2	12.5	20	1.5	40
40-125 (i) A	1.1	1.5	11	16	1.5	40
40-160 (i)	3	4	12.5	32	1.5	40
40-160 (i) A	2.2	3	11.7	28	1.5	40
40-200 (i) B	3	4	10.6	36	1.5	40
40-250 (i)	11	15	12.5	80	1.5	40
40-250 (i) A	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125A	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160A	2.2	3	11.7	28	2	50
50-160b	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200B	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250A	7.5	10	11.6	70	2	50
50-100 (i)	1.5	2	25	12.5	2	50
50-100 (i) A	1.1	1.5	22.3	10	2	50
50-125 (i)	3	4	25	20	2	50
50-125 (i) A	2.2	3	22.3	16	2	50
50-160 (i)	4	5.5	25	32	2	50
50-160 (i) A	4	5.5	23.4	28	2	50
50-160 (i) B	3	4	21.6	24	2	50
50-200 (i)	7.5	10	25	50	2	50
50-200 (i) A	7.5	10	23.5	44	2	50
50-200 (i) B	5.5	7.5	21.8	38	2	50
50-250 (i)	15	20	25	80	2	50
50-250 (i) A	11	15	23.4	70	2	50
50-250 (i) B	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100A	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125a	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160a	4	5.5	23.4	28	2.5	65
65-160b	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200B	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250A	11	15	23.4	70	2.5	65
65-250B	11	15	21.6	60	2.5	65
65-315a	22	30	23.7	113	2.5	65
65-315b	18.5	25	22.5	101	2.5	65
65-100 (i)	3	4	50	12.5	2.5	65
65-100 (i) A	2.2	3	44.7	10	2.5	65
65-125 (i)	5.5	7.5	50	20	2.5	65
65-125 (i) A	4	5.5	45	16	2.5	65
65-160 (i)	7.5	10	50	32	2.5	65
65-160 (i) A	7.5	10	46.7	28	2.5	65
65-160 (i) B	5.5	7.5	43.4	24	2.5	65
65-200 (i)	15	20	50	50	2.5	65
65-200 (i) A	11	15	47	44	2.5	65
65-200 (i) B	7.5	10	43.3	38	2.5	65
65-250 (i)	22	30	50	80	2.5	65
65-250 (i) A	18.5	25	46.7	70	2.5	65
65-250 (i) B	15	20	43.3	60	2.5	65
65-315 (i) A	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125A	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160a	7.5	10	46.7	28	3	80
80-160b	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250b	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315a	30	40	46.5	110	3	80
80-315b	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350A	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100 (i)	5.5	7.5	100	12.5	3	80
80-100 (i) A	4	5.5	89	10	3	80
80-125 (i)	11	15	100	20	3	80
80-125 (i) A	7.5	10	89	16	3	80
80-160 (i)	15	20	100	32	3	80
80-160 (i) A	11	15	93.5	28	3	80
80-200 (i)	22	30	100	50	3	80
80-200 (i) A	18.5	25	93.5	44	3	80
80-200 (i) B	15	20	87	38	3	80
80-250 (i)	37	50	100	80	3	80
80-250 (i) A	30	40	93.5	70	3	80
80-250 (i) B	30	40	87	60	3	80
80-315 (i)	75	100	100	125	3	80
80-315 (i) A	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100A	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125A	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160a	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250A	30	40	93.5	70	4	100
100-250B	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315A	55	75	95	113	4	100
100-315b	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100 (i)	11	15	160	12.5	4	100
100-125 (i)	15	20	160	20	4	100
100-125 (i) A	11	15	140	17	4	100
100-160 (i)	22	30	160	32	4	100
100-160 (i) A	18.5	25	140	28	4	100
100-200 (i)	37	50	160	50	4	100
100-200 (i) A	30	40	140	45	4	100
100-200 (i) B	22	30	100	40	4	100
100-250 (i)	55	75	160	80	4	100
100-250 (i) A	45	60	140	72	4	100
100-250 (i) b	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100A	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125A	11	15	143	16	5	125
125-160a	18.5	25	150	28	5	125
125-160b	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200B	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160a	18.5	25	150	28	6	150
150-160b	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250A	55	75	150	70	6	150
150-250B	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350A	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250 (i)	75	100	200	80	6	150
150-250 (i) A	55	75	187	70	6	150
150-250 (i) B	45	60	173	60	6	150
150-315 (i)	110	150	200	125	6	150
150-315 (i) A	90	120	187	110	6	150
150-315 (i) B	75	100	173	95	6	150
125-200B	22	30	138	37.5	5	125
125-250A	45	60	150	70	5	125
125-250B	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315a	75	100	150	110	5	125
125-315b	75	100	143	100	5	125
125-315c	55	75	134	88	5	125
150-125A	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250A	15	20	147	17	6	150
150-250B	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315a	22	30	150	28	6	150
150-315b	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400B	30	40	174	38	6	150
150-315 (b)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200A	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250A	15	20	184.4	17	8	200
200-250B	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315a	22	30	187	28	8	200
200-315b	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400A	37	50	187	44	8	200
200-400B	30	40	174	38	8	200
200-200 (i)	22	30	400	12.5	8	200
200-250 (i)	30	40	400	20	8	200
200-250 (i) A	22	30	358	16	8	200
200-315 (i)	55	75	400	32	8	200
200-315 (i) A	45	60	374	28	8	200
200-315 (i) B	37	50	346	24	8	200
200-400 (i)	75	100	400	50	8	200
200-400 (i) A	75	100	374	44	8	200
200-400 (i) B	55	75	346	38	8	200
200-400 (i) C	45	60	320	32	8	200
250-400	110	150	500	50	10	250

Característica y aplicación

● Diseño compacto:El diseño de la tubería horizontal garantiza una huella de ahorro de espacio y una apariencia elegante y profesional.
● Posicionamiento de entrada y salida:La entrada se coloca horizontalmente, con la salida colocada verticalmente para la instalación simplificada y las configuraciones de tuberías.
● Operación estable y de bajo ruido:La concentricidad mejorada y los materiales de alta calidad mantienen la bomba estable y tranquila.
● Sellado confiable:Equipado con un sello mecánico de alta durabilidad, elaborado con materiales como el carburo de silicio, que proporciona una operación sin fugas y duradera.
● Mantenimiento simplificado:El diseño único permite un fácil acceso sin desconectar la tubería, simplemente retire la tuerca de la cubierta de la bomba y los componentes del motor de acceso para el servicio.

La bomba de tubería horizontal de acero inoxidable IHW Bobina centrífuga de tubería vertical está diseñada para transportar agua limpia y otros líquidos con propiedades físicas y químicas similares. Es adecuado para las siguientes aplicaciones:

● Suministro de agua industrial
● Suministro y drenaje de agua urbana
● Aumento de la presión del agua de construcción de gran altura
● Aumento de la presión de lucha contra incendios
● Riego de jardín
● Circulación de refrigeración de HVAC
● Batio de la presión de circulación de agua fría y caliente que aumenta
● Transporte de larga distancia
● Integración de equipos
