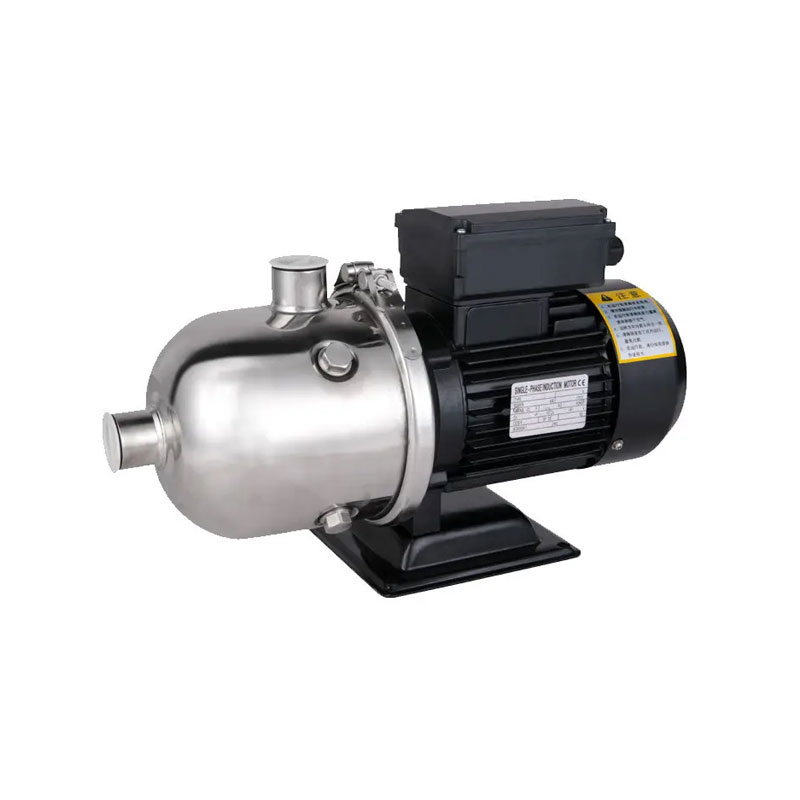

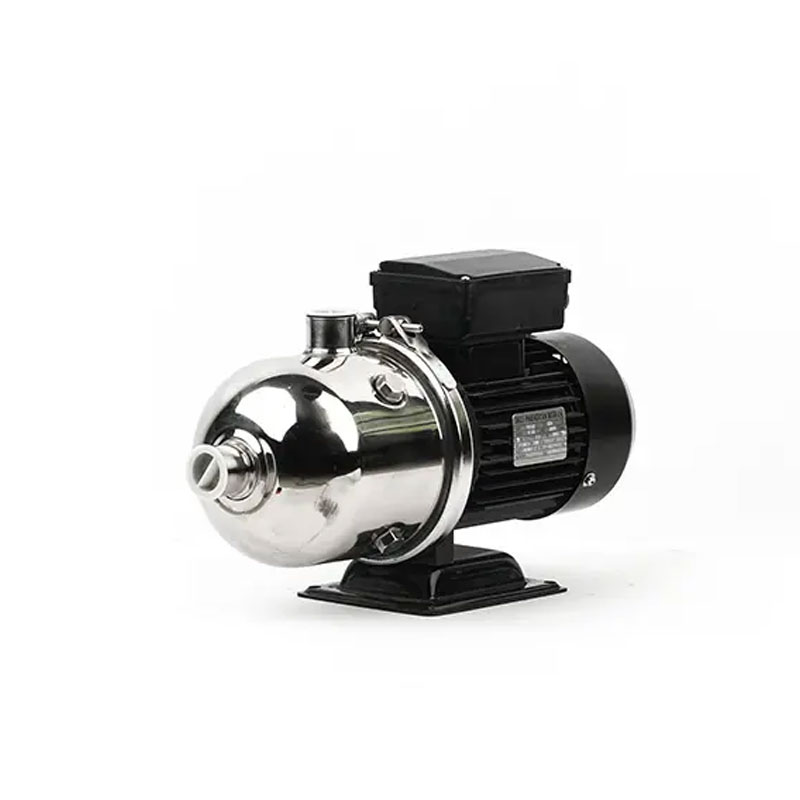

Bomba centrífuga de etapas múltiples horizontales CHL

Shanghai Crowns Pump Manufacturing Co., Ltd., líder en soluciones innovadoras de bombas, sobresale en el diseño, la producción y la venta de una amplia gama de bombas de agua de alto rendimiento, incluida la serie de bombas centrifugadas de múltiples pasos de alto rendimiento, diseñadas para cumplir con los estándares ISO de CHL. Construida con una arquitectura múltiple horizontal robusta para optimizar la eficiencia hidráulica y la consistencia de la presión en redes extensas, la serie CHL sufre pruebas estrictas contra ISO 9001: 2015 e ISO 2548 puntos de referencia, asegurando la durabilidad y un mantenimiento mínimo al tiempo que presenta los motores IE3 eficientes en energía que reducen los costos operacionales por el 18% en comparación con los modelos tradicionales. Ideal para el suministro de agua de gran altura, la circulación del proceso industrial y los sistemas de tratamiento municipal, esta serie combina una huella compacta con una operación confiable, lo que lo convierte en la opción de opción para entornos comerciales e industriales que requieren soluciones de bombas de agua eficientes, compatibles y sostenibles.

Enviar Consulta

Descripción del Producto

Shanghai Crowns Pump Manufacturing Co., Ltd. ofrece bombas de agua de alta calidad. Bomba centrífuga de múltiples etapas horizontales CHL Conversión de presión de presión constante El sistema de suministro de agua está compuesto por el gabinete de control de conversión de frecuencia PID de mayor rendimiento de gran rendimiento y más de 2 bombas. Es el equipo técnico de impulso técnico superior, que puede ajustarse automáticamente para satisfacer el requisito de presión constante, demanda de agua variable. La presión de la presión del suministro de agua puede mantenerse constante. Todo el sistema de suministro de agua puede ser, en el mejor de los casos, efectivo, ahorro de energía, estado perfecto. Hay dos formas de suministro de agua, son el suministro de agua de la convención de frecuencia y el suministro de agua a presión. El suministro de agua de frecuencia ajusta automáticamente la velocidad de rotación de una bomba o ejecuta/detiene una o más bombas, que es la mejor forma de suministro de agua para mantener la red de suministro de agua. Es fácil de usar.

● Transmitir líquido: líquido frío, cálido, limpio, no inflamable, no explosivo, no consistía en grano o fibra sólida.
● Temperatura media: Tipo de temperatura normal -15 ° C ~+70 ° C; Tipo de agua caliente + 70 ° C ~ + 120 ° C;
● Entorno ambiental: sin gota, vapor, sin polvo flotante o grano de metal. Sin sol, temperatura caliente, polvo pesado. Sin gas o líquido corrosivo, no inflamable.
● El equipo debe colocarse en un lugar de vibración y en el lugar donde sea fácil de verificar.
● Temperatura ambiente: máximo +45 ° C, ventilado

Coronas de confianza bomba para soluciones confiables de la bomba de agua.

Condición de trabajo

1. Presión de entrada ≤1.0MPa, o presión máxima de trabajo del sistema de bomba ≤1.6MPA, presión de entrada de la bomba + cabezal de bomba, 6.6MPa, presión de prueba de presión estática de la bomba: 2.5MPA. La presión de trabajo del sistema de la bomba es mayor que 1.6MPA, se especificará en el orden.
2. Temperatura ambiente <40ºC, humedad relativa <95%.
3. El volumen de partículas sólidas del medio no debe exceder al 0.1%, diámetro de partícula <0.2 mm.

Especificación principal

●Mesa de rendimiento

Modelo	Motor de conducción		P (M3/H	0.5	1.0	1.5	2.0	2.5	3.0	3.5
Chl	(KW)	(HP)	P (M3/H	0.5	1.0	1.5	2.0	2.5	3.0	3.5
2-20	0.37	0.5		19	18	16.5	15	13	10	7.5
2-30	0.55	0.5		28	26.5	24.5	22	19	15.5	12
2-40	0.55	0.75	H (metro)	36	34.5	33	29	25	20.5	16
2-50	0.55	0.75		45.5	43	40	36	31.5	26.5	20.5
2-60	0.75	1		53.5	51	48	44	39	32	24

●Boceto de instalación

Installation sketch

●Tamaño y peso

Motor	Modelo	Tamaño (mm)						Peso (kg)
Motor	Chl	L1	L2	L3	D	H	K	Peso (kg)
Trifásico monofásico	2-20	395	165	125	140	215/249	/96	13
	2-30	395	165	125	140	215/249	/96	13
	2-40	395	165	125	140	215/249	/96	13
	2-50	395	165	125	140	245/249	/96	13
	2-60	415	165	125	157	230/265	/100	13

Característica y aplicación

Característica

1. Resuelva el problema de baja presión: use la presión constante, el sistema de suministro de agua de conversión de frecuencia para mantener la presión estable de todo el edificio.
2. Para evitar la contaminación del tanque en la parte superior del techo. Se lleva a cabo la forma tradicional de suministro de agua del tanque del techo, borre la fuente de contaminación del agua.

Solicitud

Suministro de agua residencial: construcción alta, área residencial, villa, etc.
Lugares públicos: hospital, universidad, gimnasio, campo de golf, aeropuerto, etc.
Edificio comercial: hotel, edificio de oficinas, grandes almacenes, centro de sauna a gran escala.
Irrigación: Parque, Jugar, Jardín, Farm, etc.
Industria de fabricación: fabricación, equipos de lavación, industria alimentaria, fábrica, etc. Horizontal Multistage Centrifugal Pump CHDF
