Principio de trabajo y aplicaciones de bombas de diafragma operadas por el aire

Elbomba de diafragma operada por el airees un nuevo tipo de maquinaria de transmisión y representa una de las categorías de bombas más innovadoras en el mercado chino. Utiliza aire comprimido como fuente de energía y es capaz de manejar una amplia variedad de líquidos, incluidos fluidos corrosivos, líquidos que contienen partículas sólidas, así como aquellos con alta viscosidad, volatilidad, inflamabilidad o alta toxicidad.

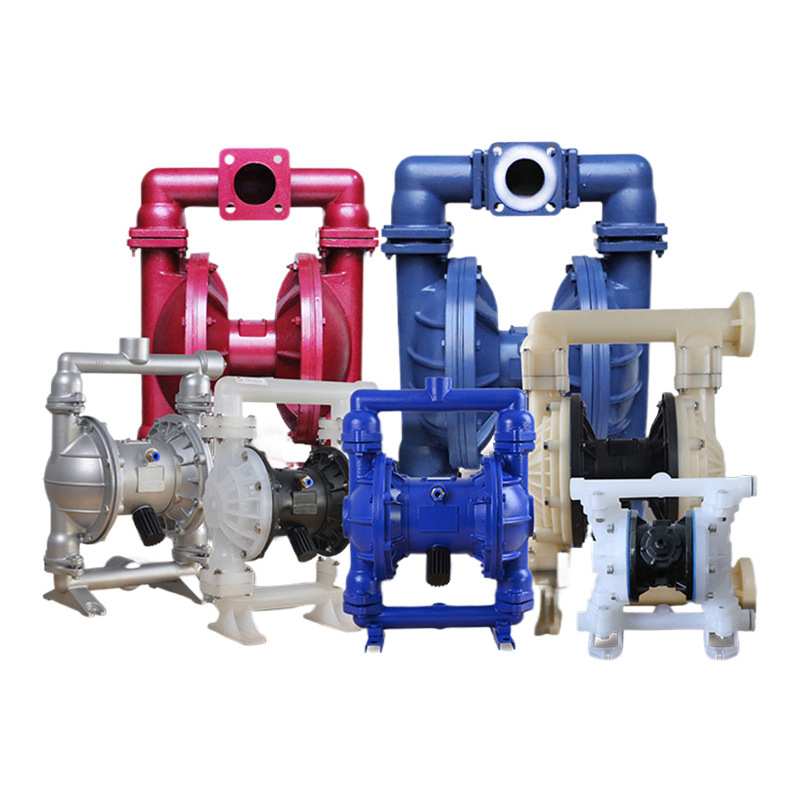

Estas bombas están disponibles en cuatro tipos de materiales: plástico, aleación de aluminio, hierro fundido y acero inoxidable. Los diafragmas están hechos de materiales como el caucho de nitrilo, el neopreno, el fluororrubber, el politetrafluoroetileno (PTFE) o el polihexafluoropropileno para adaptarse a diferentes medios líquidos. Esta flexibilidad permite que la bomba se adapte a aplicaciones especiales donde las bombas convencionales fallan, ofreciendo un rendimiento satisfactorio en condiciones desafiantes.

I. Aplicaciones de bombas de diafragma operadas por el aire

Dadas estas características,bombas de diafragmahan estado capturando gradualmente la cuota de mercado de otros tipos de bombas desde su introducción. Dominan en áreas como la pulverización de pintura y la industria de la cerámica, y se utilizan cada vez más en protección del medio ambiente, tratamiento de aguas residuales, construcción, manejo de aguas residuales y productos químicos finos, campos donde ofrecen ventajas irremplazables.

Los beneficios clave de las bombas de diafragma operadas por el aire incluyen:

1. Su operación impulsada por el flujo de aire permite que la salida se ajuste automáticamente con los cambios en la presión posterior (resistencia a la salida), lo que los hace adecuados para fluidos de media a alta viscosidad. En contraste, las bombas centrífugas están diseñadas para fluidos de agua; Manejo de líquidos más gruesos requeriría un reductor o un impulso de frecuencia variable, aumentando significativamente el costo. Lo mismo se aplica a las bombas de engranajes.

2. Estas bombas ofrecen una solución confiable y rentable en entornos inflamables o explosivos, como cuando transportan combustibles, pólvora o explosivos. Las ventajas incluyen: no hay riesgo de chispa después de la base; No hay generación de calor durante la operación, evitando el sobrecalentamiento; y calentamiento mínimo de líquido debido a la baja agitación.

3. En entornos duros como los sitios de construcción y minería con aguas residuales contaminadas que contienen impurezas complejas, las tuberías son propensas a la obstrucción. Las bombas eléctricas a menudo se sobrecargan en estas condiciones, causando agotamiento del motor. Sin embargo, las bombas de diafragma pueden pasar sólidos, permitir el ajuste del flujo y detenerse automáticamente cuando se producen bloqueos, reanudando una vez que la línea esté clara.

4. Su tamaño compacto, portabilidad y requisitos de instalación mínimos (no se necesita base) Haga que estas bombas sean ideales como unidades de transferencia portátiles.

5. Proporcionan un aislamiento completo al manejar materiales peligrosos o corrosivos.

6. En entornos de laboratorio, estas bombas evitan la contaminación de fluidos sensibles.

7. Son adecuados para bombear fluidos químicamente inestables (por ejemplo, materiales fotográficos, floculantes) gracias a su baja fuerza de corte, lo que minimiza el impacto físico.

II. Principio de trabajo de las bombas de diafragma operadas por el aire

1.Potado por aire comprimido.

2. Como una bomba de desplazamiento positivo que depende de la reciprocidad del diafragma, su principio de funcionamiento es similar al de una bomba del émbolo. Este diseño ofrece las siguientes características:

(1) Sin sobrecalentamiento: la expansión del aire comprimido durante el escape absorbe el calor, bajando la temperatura de operación sin emitir gases nocivos.

(2) No hay chispas eléctricas: ya que no se usa electricidad, y la conexión a tierra previene chispas estáticas.

(3 manejan líquidos cargados de partículas: el diseño de la válvula de bola y la operación de desplazamiento positivo reducen el riesgo de obstrucción.

(4) Muy bajo cizallamiento: el manejo suave de líquidos lo hace adecuado para materiales sensibles o inestables.

(5) Flujo ajustable: se puede instalar una válvula del acelerador en la salida para regular la salida.

(6) Capacidad de autoconación.

(7) puede funcionar de forma segura.

(8) Adecuado para operación sumergida.

(9) Maneja una gama extremadamente amplia de fluidos, desde viscosidad baja a alta y corrosiva hasta pegajosa.

(10) No se requieren sistemas de control complejos, cables o fusibles.

(11) Compacto, liviano y fácil de mover.

(12) El mantenimiento es simple sin necesidad de lubricación, evitando fugas y contaminación.

(13) Mantiene una alta eficiencia sin degradación del desgaste.

(14) Utilización de energía 100%: la bomba se detiene automáticamente cuando la salida está cerrada, evitando la sobrecarga y el daño por calor.

(15) no hay sellos dinámicos, eliminando fugas; El mantenimiento es fácil sin puntos muertos en funcionamiento.
