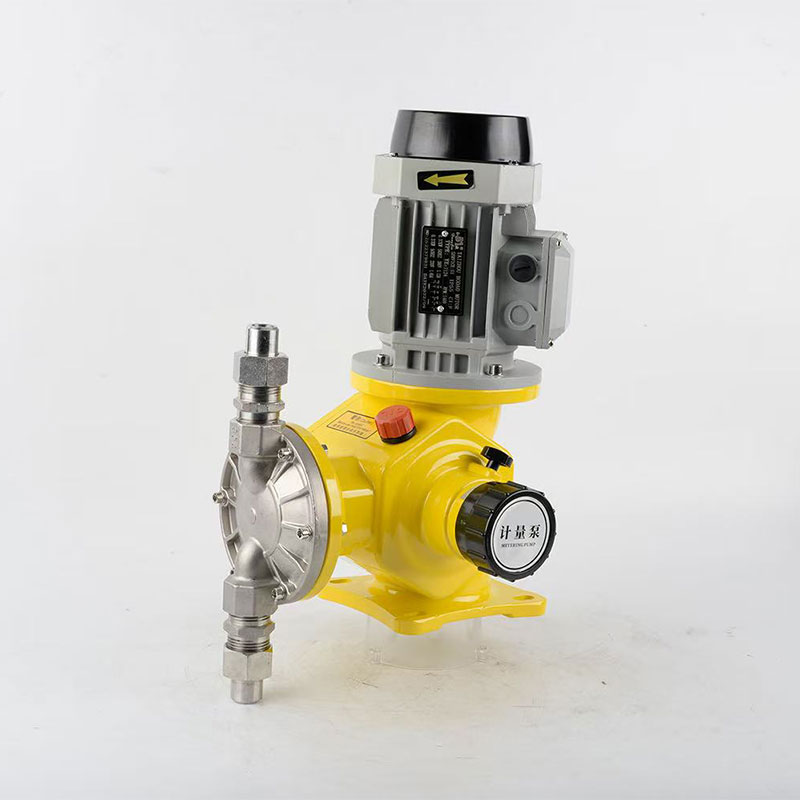

¿Por qué una bomba dosificadora de diafragma mecánico es una opción inteligente para una dosificación precisa de fluidos industriales?
Abstracto: A Bomba dosificadora de diafragma mecánicaestá diseñado para una dosificación de fluidos controlada y repetible en entornos industriales exigentes.coronasfabrica esta bomba con más de 20 años de experiencia en la fabricación de bombas, ofreciendo control de flujo ajustable, opciones de materiales resistentes a la corrosión, sellado estático en el extremo hidráulico y estabilidad del flujo que se puede controlar dentro del 1%. Con aplicaciones que abarcan el tratamiento de agua, la protección del medio ambiente, los productos farmacéuticos, la fabricación de papel, los nuevos materiales y la manipulación de productos químicos, esta tecnología proporciona un equilibrio práctico entre precisión, durabilidad, seguridad y rentabilidad.
Tabla de contenido
- ¿Qué es una bomba dosificadora de diafragma mecánica?
- ¿Cómo funciona una bomba dosificadora de diafragma mecánica?
- ¿Cuáles son las características clave?
- ¿Cuáles son los principales parámetros técnicos?
- ¿Dónde se utiliza?
- ¿Cómo se debe seleccionar la bomba adecuada?
- ¿Qué debe saber sobre mantenimiento y seguridad?
- Preguntas frecuentes
- Conclusión
¿Qué es una bomba dosificadora de diafragma mecánica?
Una bomba dosificadora de diafragma mecánico es una bomba dosificadora de desplazamiento positivo que utiliza fuerza mecánica para impulsar el diafragma y mover una cantidad controlada de líquido. A diferencia de las bombas centrífugas convencionales, que están diseñadas principalmente para la circulación continua de fluidos, las bombas dosificadoras están diseñadas para ofrecer un flujo controlado para aplicaciones donde la consistencia de la dosificación es importante.
Según la información del producto proporcionada por Crowns, su bomba dosificadora de diafragma mecánica utiliza un mecanismo mecánico excéntrico y admite control de flujo tanto manual como automático. El flujo se puede ajustar de 0 a 100 %, mientras que la conversión de frecuencia se puede utilizar para el control automático.
La bomba generalmente es adecuada para líquidos sin partículas sólidas y puede manejar un rango de viscosidad de aproximadamente 0,3 a 2000 mm²/s y temperaturas de -15 °C a 85 °C. Su extremo hidráulico utiliza un concepto de sellado estático para minimizar las fugas, mientras que hay disponibles múltiples materiales de cabezal de bomba para diferentes entornos químicos.
Para compradores que evalúan unBomba dosificadora de diafragma mecánica, estas características hacen que la tecnología sea particularmente atractiva cuando la dosificación estable, la compatibilidad química y los costos operativos manejables son importantes.
¿Cómo funciona una bomba dosificadora de diafragma mecánica?
El principio de funcionamiento es relativamente sencillo. Un accionamiento mecánico convierte el movimiento de rotación en un movimiento alternativo del diafragma. Durante la carrera de succión, el diafragma se mueve hacia atrás y crea una diferencia de presión que atrae líquido hacia la cámara de bombeo. Durante la carrera de descarga, el diafragma avanza y empuja el líquido hacia la línea de descarga.
Las válvulas de retención ayudan a mantener la dirección del flujo deseada. Al controlar el movimiento del diafragma, los operadores pueden regular la cantidad de líquido entregado durante cada ciclo.
- Carrera de succión:El diafragma se retrae y aspira el líquido del proceso hacia la cámara.
- Carrera de descarga:El diafragma avanza y fuerza el líquido hacia la salida.
- Ajuste de flujo:La salida de la bomba se puede ajustar en un rango de 0 a 100 %.
- Control automático:La conversión de frecuencia se puede utilizar para la regulación automática del flujo.
- Aislamiento:El diafragma separa el líquido del proceso de los componentes del accionamiento mecánico.
Esta estructura mecánica directa contribuye a un diseño de bomba relativamente simple y ayuda a reducir la complejidad del mantenimiento. Crowns especifica caudales de 0,47 a 6000 L/h, con una presión máxima de trabajo que alcanza opcionalmente 1,2 MPa según el modelo.
¿Cuáles son las características clave?
Los equipos de dosificación industrial deben equilibrar la precisión, la durabilidad, la resistencia química y los costos operativos. La bomba dosificadora de diafragma mecánico aborda estos requisitos a través de varias características de ingeniería.
1. Amplio rango de ajuste de flujo
La bomba se puede ajustar de 0 a 100 %, lo que permite a los usuarios regular la dosificación según los requisitos cambiantes del proceso. Esto es útil para sistemas en los que la demanda química varía a lo largo del ciclo de producción.
2. Rendimiento de medición estable
coronas especifica una precisión de estabilidad del flujo dentro del 1% para la configuración del producto aplicable. Esta repetibilidad es valiosa cuando una dosificación excesiva o insuficiente podría influir en la eficiencia del tratamiento, la calidad del producto o la estabilidad del proceso.
3. Múltiples opciones de materiales
Dependiendo del fluido del proceso, los cabezales de la bomba se pueden configurar con PVC, PTFE, acero inoxidable 304 o acero inoxidable 316L. La selección de materiales siempre debe basarse en la compatibilidad química y las condiciones operativas reales, en lugar de solo en el precio.
4. Construcción de diafragma reforzado
El diafragma utiliza una estructura compuesta multicapa que incorpora una película de teflón resistente a los ácidos, caucho EPDM, un núcleo de soporte SUS304, fibra de nailon reforzada y una capa adicional de EPDM. Esta construcción tiene como objetivo mejorar la resistencia a la corrosión y extender la vida útil del diafragma.
5. Diseño compacto y rentable
La bomba utiliza una carcasa de aluminio fundido diseñada para disipar el calor y al mismo tiempo mantener el peso total relativamente bajo. Su estructura mecánica también respalda un enfoque rentable para aplicaciones de dosificación de productos químicos y tratamiento de agua a baja presión.
¿Cuáles son los principales parámetros técnicos?
Antes de comprar una bomba dosificadora, los ingenieros deben comparar la capacidad de flujo, la presión, la viscosidad, la temperatura, la altura de succión, los materiales y los requisitos de control. La siguiente tabla resume las principales especificaciones publicadas para la bomba dosificadora de diafragma mecánica Crowns.
| Parámetro | Especificación | Por qué es importante |
|---|---|---|
| Tasa de flujo | 0,47–6000 l/h | Determina la capacidad de dosificación del modelo seleccionado. |
| Presión máxima de trabajo | Hasta 1,2 MPa | Define la idoneidad para diferentes condiciones de presión del proceso. |
| Precisión de la estabilidad del flujo | Dentro del 1% | Admite un rendimiento de dosificación repetible |
| Ajuste de flujo | 0-100% | Permite un control flexible del proceso. |
| Elevación de succión | ≤3 m de columna de agua | Ayuda a determinar los requisitos de instalación y línea de succión. |
| Temperatura del líquido | -15°C a 85°C | Define el rango de temperatura de funcionamiento aplicable. |
| Viscosidad | 0,3–2000 mm²/s | Indica el rango de viscosidades líquidas que se pueden considerar. |
| Materiales del cabezal de la bomba | PVC, PTFE, acero inoxidable 304, acero inoxidable 316L | Permite la selección según la compatibilidad química. |
¿Dónde se utiliza?
La combinación de dosificación controlada, materiales resistentes a la corrosión y ajuste de flujo flexible hace que esta bomba sea adecuada para una amplia variedad de procesos industriales.
- Tratamiento de aguas y aguas residuales:Dosificación de químicos para tratamiento y control de procesos.
- Protección ambiental:Inyección controlada de productos químicos de tratamiento en sistemas ambientales.
- Fabricación farmacéutica:Adición precisa de líquidos de proceso donde la repetibilidad es importante.
- Fabricación de papel:Adición de químicos dosificados durante los procesos de producción.
- Industrias de nuevos materiales:Transferencia controlada y dosificación de químicos de proceso.
- Procesamiento químico:Manipulación de líquidos corrosivos o peligrosos seleccionados con materiales y configuraciones de diafragma adecuados.
coronas identifica específicamente la protección ambiental, el tratamiento de agua, los productos farmacéuticos, la fabricación de papel y los nuevos materiales entre las industrias aplicables. La compañía también señala que se pueden utilizar configuraciones especializadas para lodos y productos químicos peligrosos.
¿Cómo se debe seleccionar la bomba adecuada?
La selección de una bomba dosificadora de diafragma mecánica debe comenzar con el proceso y no con la bomba en sí. Un modelo técnicamente adecuado debe coincidir con el líquido, la dosis requerida, la presión de funcionamiento, la temperatura y el método de control.
- Determine el caudal requerido.Identificar los requisitos de dosificación normales, mínimas y máximas.
- Confirme la presión de descarga.Seleccione un modelo capaz de funcionar de manera confiable a la presión real del sistema.
- Compruebe la compatibilidad química.Compare el líquido con los materiales del diafragma y del cabezal de la bomba.
- Evaluar viscosidad y temperatura.Estas propiedades pueden afectar significativamente el rendimiento de la bomba.
- Verifique las condiciones de succión.Confirme que la altura de succión requerida esté dentro de las capacidades de la bomba.
- Elija el método de control.El ajuste manual puede ser suficiente para sistemas simples, mientras que la conversión de frecuencia puede soportar el control automático.
- Considere los requisitos de seguridad.Para productos químicos peligrosos, puede ser necesario un monitoreo y protección de diafragma adicionales.
Para los diseñadores de sistemas, es especialmente importante recordar que la especificación de la bomba publicada es sólo una parte del proceso de selección final. También se deben evaluar la configuración de las tuberías, la disposición de las válvulas, las características del fluido, las fluctuaciones de presión y las condiciones de instalación.
¿Qué debe saber sobre mantenimiento y seguridad?
Una bomba dosificadora bien diseñada puede brindar un servicio confiable, pero la instalación y el mantenimiento correctos siguen siendo esenciales. Los operadores deben establecer procedimientos de inspección basados en el entorno operativo real.
- Inspeccione el diafragma periódicamente para detectar signos de desgaste o daños químicos.
- Revise las válvulas de succión y descarga en busca de obstrucciones, depósitos o desgaste anormal.
- Confirme que las conexiones de las tuberías permanezcan correctamente selladas.
- Verifique la calibración del flujo periódicamente, especialmente cuando la precisión de la dosificación es crítica.
- Mantenga la bomba dentro de las condiciones de presión, temperatura, viscosidad y succión especificadas.
- Utilice materiales compatibles con el líquido del proceso.
Una consideración de seguridad importante es que las especificaciones del producto Crowns establecen que la bomba en sí no incluye un dispositivo de alivio de seguridad. Por lo tanto, al formar un sistema completo, se debe instalar una válvula de seguridad en la tubería de salida.
Para productos químicos inflamables, explosivos, fuertemente corrosivos, tóxicos o peligrosos, Crowns indica que se puede seleccionar una configuración de extremo hidráulico de doble diafragma y una alarma de ruptura del diafragma para reducir los riesgos asociados con la falla del diafragma.
Preguntas frecuentes
1. ¿Para qué se utiliza principalmente una bomba dosificadora de diafragma mecánica?
Se utiliza principalmente para la dosificación y transferencia controlada de líquidos en aplicaciones como tratamiento de agua, protección ambiental, productos farmacéuticos, fabricación de papel, producción de nuevos materiales y procesos químicos seleccionados.
2. ¿Qué precisión tiene una bomba dosificadora de diafragma mecánica?
La especificación de Crowns establece que la precisión de la estabilidad del flujo se puede controlar dentro del 1% para la configuración aplicable. El rendimiento de dosificación real depende del modelo, las propiedades del líquido, la presión, la calibración y las condiciones de instalación.
3. ¿Puede la bomba manejar productos químicos corrosivos?
Sí, cuando los materiales del cabezal de la bomba y del diafragma se seleccionan correctamente. Crowns ofrece opciones de cabezales de bomba de PVC, PTFE, acero inoxidable 304 y acero inoxidable 316L, mientras que su construcción de diafragma multicapa está diseñada para resistir la corrosión.
4. ¿Se puede ajustar el caudal mientras la bomba está funcionando?
Sí. La información del producto indica que el caudal se puede ajustar arbitrariamente o producir cuantitativamente ya sea que la bomba esté funcionando o parada, con ajuste disponible en un rango de 0 a 100%.
5. ¿Cuál es el caudal máximo?
El rango de parámetros publicado es de 0,47 a 6000 L/h, según el modelo seleccionado y las condiciones de funcionamiento.
6. ¿La bomba incluye una válvula de alivio de seguridad?
No. Según Crowns, la bomba no tiene un dispositivo de alivio de seguridad integrado, por lo que se debe instalar una válvula de seguridad en la tubería de salida de la bomba como parte del diseño del sistema.
Conclusión
Una bomba dosificadora de diafragma mecánico ofrece una combinación eficaz de dosificación controlable, simplicidad mecánica, flexibilidad de materiales y rentabilidad. Con un rango de flujo publicado de 0,47 a 6000 L/h, salida ajustable de 0 a 100 %, múltiples materiales de cabezal de bomba y configuraciones opcionales para aplicaciones químicas exigentes, puede cumplir con una amplia gama de requisitos de manejo de fluidos industriales. Los más de 20 años de experiencia de Crowns en la fabricación de bombas respaldan aún más su posicionamiento como fabricante y proveedor chino para clientes que buscan soluciones de medición prácticas.
Si está evaluando una bomba dosificadora de diafragma mecánico para tratamiento de agua, dosificación de productos químicos, procesamiento farmacéutico, fabricación de papel u otra aplicación industrial,contáctanospara analizar el caudal requerido, la presión, las características del fluido, los materiales y los requisitos de control. El equipo de ingeniería de Crowns puede ayudarle a identificar una configuración adecuada para su aplicación y desarrollar una solución de dosificación confiable.
