Conocimiento clave sobre las bombas de aguas residuales

Bombas de aguas residualesEntren en la categoría de bombas sin cine y vienen en varios tipos, principalmente modelos sumergibles e instalados en seco. Actualmente, el tipo sumergible más común es la bomba de aguas residual sumergible de la serie WQ, mientras que las típicas de instalación en seco incluyen la bomba de aguas residual horizontal de la serie W y la bomba de aguas residual vertical de la serie WL.

Estas bombas se utilizan principalmente para transportar aguas residuales municipales, estiércol o líquidos que contienen partículas sólidas como fibras y restos de papel. En general, la temperatura del medio transmitido no debe exceder los 50 ° C. Un desafío importante con las bombas de aguas residuales es que el medio transmitido a menudo contiene sustancias fibrosas que tienden a enredarse o agruparse. Esto hace que el pasaje de flujo de la bomba sea propenso a los bloqueos; una vez bloqueada, la bomba no funcionará normalmente, y en casos severos, el motor puede agotarse. Tales problemas conducen a una baja descarga de aguas residuales, lo que interrumpe significativamente la vida urbana y perjudica la protección del medio ambiente. Por lo tanto, la resistencia y la confiabilidad de la obstrucción son factores críticos para evaluar la calidad de una bomba de aguas residuales.

Al igual que otros tipos de bombas, las bombas de aguas residuales tienen dos componentes principales: el impulsor y la voluta. El rendimiento de estas dos partes determina directamente el rendimiento general de la bomba. Específicamente, la resistencia de la obstrucción, la eficiencia, la resistencia a la cavitación y la resistencia al desgaste de una bomba de aguas residuales están garantizadas principalmente por el impulsor y la voluta. A continuación se muestra un desglose detallado de cada componente:

1. Estructuras del impulsor

Los impulsores para las bombas de alcantarillado se clasifican principalmente en cuatro tipos: tipo paleta (abierto, semi-abierto o cerrado), tipo vórtice, tipo canal (incluidos un solo canal y doble canal) y tipo de tornillo-centrifugal.

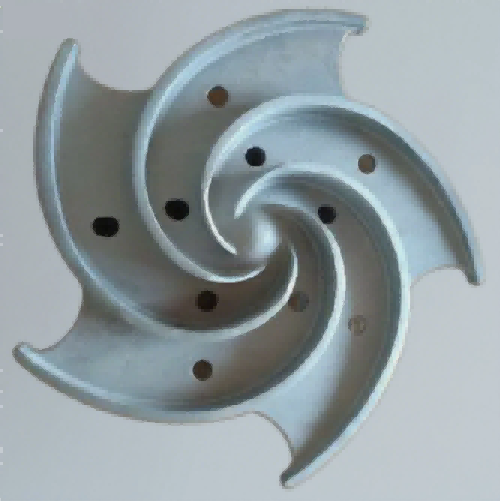

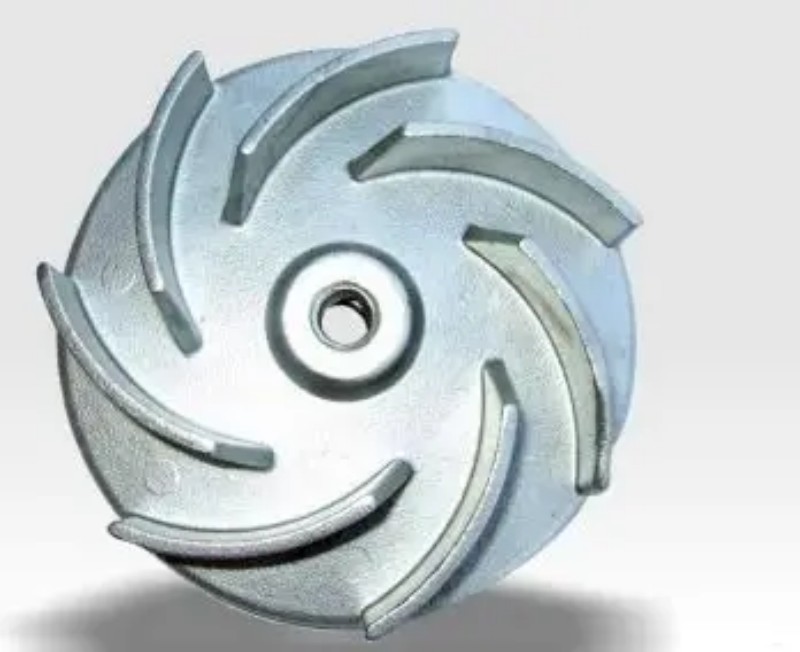

● Impulsores de velas abiertas/semi-abiertas: estos impulsores son fáciles de fabricar. Si se produce un bloqueo dentro del impulsor, la limpieza y el mantenimiento se pueden hacer rápidamente. Sin embargo, durante la operación a largo plazo, las partículas abrasivas ampliarán la brecha entre las paletas y la pared interna de la voluta, lo que conduce a una eficiencia reducida. Esta brecha ampliada también interrumpe la distribución de la diferencia de presión en las paletas, causando pérdidas significativas de vórtice y una mayor fuerza axial en la bomba. Además, la estabilidad del flujo de fluido en el pasaje se ve comprometida, lo que resulta en la vibración de la bomba. Los impulsores abiertos/semiabiertos no son adecuados para transmitir medios con partículas grandes o fibras largas. En términos de rendimiento, su eficiencia es relativamente baja, maximizada en aproximadamente el 92% de la de los impulsores cerrados estándar, y su curva de cabeza es relativamente plana.

● Impulsores de vórtice: para las bombas equipadas con este tipo de impulsor, el impulsor está separado parcial o completamente del pasaje de flujo del voluto. Este diseño garantiza una excelente resistencia a la obstrucción, lo que permite que la bomba maneje partículas grandes y fibras largas de manera efectiva. Dentro de la voluta, las partículas se mueven bajo el empuje de las corrientes de remolino generadas por la rotación del impulsor. Las partículas suspendidas no generan energía por su cuenta, sino que intercambian energía con el fluido en el pasaje. Durante el flujo, las partículas suspendidas o las fibras largas no entran en contacto con las paletas, por lo que el desgaste de la paleta es mínimo y no hay un amplio amplio de brecha debido a la abrasión. Esto significa que la eficiencia de la bomba no disminuirá significativamente sobre el uso a largo plazo. Las bombas de impulsor de vórtice son ideales para transmitir medios con partículas grandes y fibras largas. Sin embargo, su eficiencia es relativamente baja, solo alrededor del 70% de la de los impulsores cerrados estándar, y su curva de rendimiento es plana.

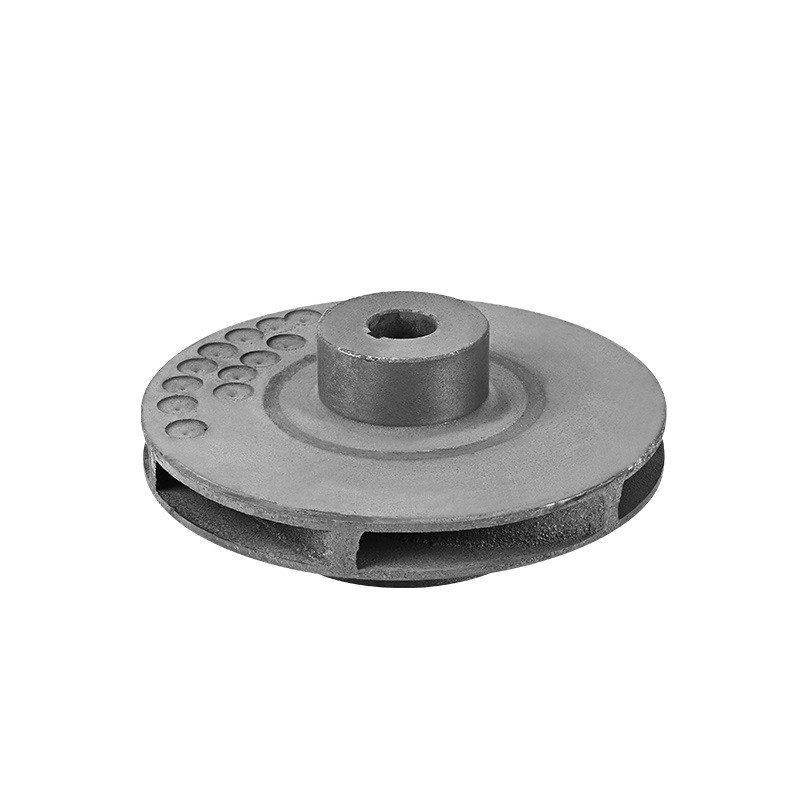

● Impulsores cerrados: los impulsores cerrados ofrecen alta eficiencia y mantienen un rendimiento estable durante la operación a largo plazo. Las bombas con impulsores cerrados tienen fuerzas axiales más pequeñas, y se pueden instalar paletas auxiliares en las cubiertas delanteras y traseras. Las paletas auxiliares en la cubierta delantera reducen las pérdidas de vórtice en la entrada del impulsor y minimizan el desgaste de partículas en el anillo de sello. Aquellos en la cubierta trasera no solo equilibran la fuerza axial, sino que también evitan que las partículas suspendidas ingresen a la cámara del sello mecánico, protegiendo el sello mecánico. El principal inconveniente de los impulsores cerrados es la mala resistencia de la obstrucción: se enredan fácilmente por las fibras y no son adecuadas para transmitir aguas residuales no tratadas que contienen partículas grandes (o fibras largas).

● Impulsores de canales: estos impulsores no tienen paletas tradicionales; En cambio, presentan un pasaje de flujo curvo que se extiende desde la entrada hasta la salida. Este diseño los hace ideales para transmitir medios con partículas grandes y fibras largas, ya que ofrecen una fuerte resistencia a la obstrucción. En términos de rendimiento, su eficiencia es comparable a la de los impulsores cerrados estándar. Sin embargo, las bombas con impulsores de canales tienen una curva de cabeza más pronunciada y una curva de potencia estable, lo que evita los problemas de exceso de fuerza. Dicho esto, su resistencia a la cavitación no es tan buena como la de los impulsores cerrados, por lo que son particularmente adecuados para bombas con entradas presurizadas.

● Impulsores centrales de tornillo: estos impulsores tienen paletas espirales retorcidas que se extienden axialmente desde el puerto de succión en un cubo cónico. Las bombas con este tipo de impulsor combinan las funciones de una bomba de desplazamiento positivo y una bomba centrífuga. Cuando las partículas suspendidas pasan a través de las paletas, no chocan con partes internas de la bomba, asegurando un daño mínimo al medio transportado. El diseño espiral también mejora el paso de partículas suspendidas, lo que hace que estas bombas sean adecuadas para transmitir medios con partículas grandes, fibras largas o altas concentraciones. Excelentes en escenarios donde minimizar el daño al medio transmitido es un requisito estricto. En términos de rendimiento, estas bombas tienen una curva de cabeza de caída y una curva de potencia plana.

2. Volutes (cámaras de presión)

El tipo de voluuto más común utilizado en las bombas de aguas residuales es la carcasa de voluta. Para las bombas sumergibles incorporadas, a menudo se prefieren los difusores radiales o los difusores de tipo canal. Las cubiertas de voluta vienen en tres diseños: espiral, anular e intermedia (semi-espiral).

● Volutas espirales: rara vez se usan en bombas de aguas residuales debido a su compleja estructura y tendencia a atrapar impurezas.

● Volutas anulares: con una estructura simple y un fácil proceso de fabricación, las volutas anulares alguna vez se usaron ampliamente en pequeñosbombas de aguas residuales. Sin embargo, su rango de aplicación se ha reducido gradualmente desde la introducción de volutas intermedias.

● Volutas intermedias (semi-espirales): estas volutas combinan la alta eficiencia de los volutas espirales y la fuerte permeabilidad (resistencia a la obstrucción) de volutas anulares. Como resultado, han ganado una atención cada vez mayor de los fabricantes.

Conclusión

En esencia, cualquier serie de bombas de aguas residuales es una combinación de diferentes tipos de impulsores y diseños de voluta, adaptados para cumplir con los requisitos del medio transmitido y las condiciones de instalación. Mientras el impulsor y la voluta coincidan de manera óptima, el rendimiento general de la bomba, incluida la resistencia, la eficiencia y la confiabilidad de la bomba, se garantizará.
